Sistema Anti-incrustante (Antifouling) para tuberías de enfriamiento (Marine Growth Prevention System)

¿Cuál es el problema?

El problema de las incrustaciones en las tuberías de enfriamiento en las embarcaciones marinas, Barcos y/o Plataformas. Surge cuando (La Conchuela) es decir percebes, mejillones, larvas y otras formas de vida marina entran en los sistemas de tuberías de enfriamiento y se establecen en la superficie interna de las tuberías, donde crecen y se multiplican rápidamente.

Esto a su vez ocasiona que las líneas completas de agua de mar del sistema de enfriamiento abierto pueden bloquearse, lo que afecta la capacidad operativa del barco.

La restricción gradual en el flujo de agua de mar a través de los sistemas de enfriamiento puede afectar la eficiencia del motor, lo que lleva a un mayor uso de combustible.

¿Cuál es la solución?

ESVA Solutions por medio de la empresa K.C. LTD utiliza el sistema Anti incrustante (Antifouling) para las tuberías de enfriamiento; el cual se basa en el principio de electrolisis, constando de ánodos de cobre, aluminio y/o hierro.

Dependiendo de la tubería de la embarcación si es de acero naval, utilizara cobre y aluminio en su defecto si son de cuproníquel utilizaran cobre y hierro. Dichos ánodos se alimentan con una corriente eléctrica generada por un panel de control.

La instalación de los ánodos generalmente se monta en pares en la caja de mar del barco o en el filtro de la embarcación, donde estarán en contacto directo con el flujo de agua que ingresa a las líneas de agua de mar. ESVA Solutions cuenta con una opción la cual se pueden montar los ánodos en un tanque de tratamiento independiente para mayor comodidad.En funcionamiento, el ánodo de cobre produce iones que son transportados por el agua de mar y llevados al sistema de tuberías y al equipo más allá.

Aunque las concentraciones de cobre en solución son extremadamente pequeñas, es decir, menos de 2 partes por mil millones, son suficientes para evitar que la vida marina (conchuela) se establezca y se multiplique.

Al mismo tiempo, la lenta disolución del ánodo de aluminio / hiero produce iones que se esparcen por todo el sistema y producen una capa anticorrosiva en la superficie interna de las tuberías. De esta manera, el sistema anti incrustante (antifouling) brinda protección completa y continua a las tuberías, válvulas y condensadores, así como a los equipos vitales de extinción de incendios, unidad de refrigeración y aire acondicionado.

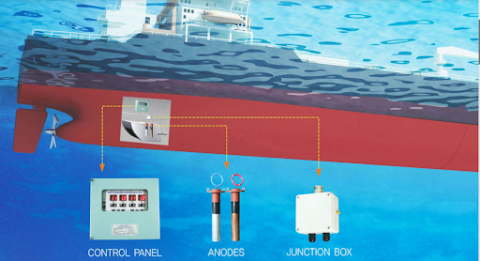

¿En qué consta un equipo de Sistema Anti-incrustante (Antifouling) para tuberías de enfriamiento (Marine Growth Prevention System)?

• Ánodo de cobre, su función principal es ser un biosida.
• Ánodos de Aluminio y/o Hierro, su función principal es proteger de la corrosión de las tuberías de enfriamiento.
• Caja de distribución para su mayor comodidad en la instalación.
• Panel de control, el cual regula la corriente a inyectar por medio de los ánodos anti incrustantes (antifouling).

¿Cómo funciona?

Previamente el equipo de ventas de ESVA Solutions realizara un cuestionario en el cual determinara la masa anódica requerida para cada proyecto por lo cual el sistema esta diseñado para cada embarcación Marina.

Tras determinar el tipo de ánodo que la embarcación requiere, se procederá a la instalación del mismo. Si se determina que la instalación se realizara en las cajas de mar, se tiene que tener las medidas exactas para que tengan una distancia correcta entre centro de ánodos con mamparos. Si se determina que la instalación se realizara en el filtro, la condicionante principal es el tamaño de la cesta del filtro.

El panel de control determina la corriente aplicada previo calculo determinado por los ingenieros de ESVA Solutions el cual tendrá que inyectar constantemente corriente al ánodo.

Los equipos diseñados por ESVA Solutions a través de KC LTD garantizan la eliminación total de la Bio incrustación marina (conchuela) en el sistema de enfriamiento por el periodo previamente establecido entre el Armador y el equipo de ventas, normalmente el periodo de protección estándar es cada entrada en dique seco, es decir 2,3 o 5 años dependiendo de la Sociedad Clasificadora de cada embarcación.

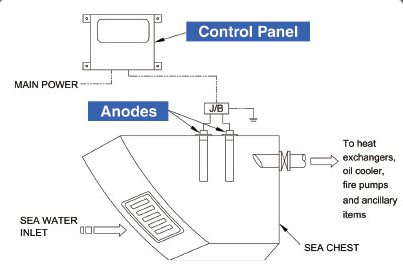

Instalación en las tomas de Mar

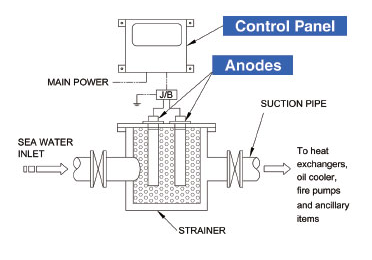

Instalación en el filtro de la Embarcación Marina

Favor de contactar a nuestro equipo especializado de ventas de ESVA Solutions para mejor asesoramiento sobre el sistema recomendable para su embarcación.
